Formosa Taffeta

ฟอร์โมซ่า ทาฟฟีต้า เป็นบริษัทผลิตสิ่งทอ ก่อตั้งเมื่อปี ค.ศ. 1973 ( พ.ศ. 2516) ในประเทศไต้หวัน (เดิมชื่อประเทศ ฟอร์โมซ่า) ซึ่งสมัยนั้นอุตสาหกรรมสิ่งทอของไต้หวันกำลังรุ่งเรืองถึงขีดสุด
ฟอร์โมซ่าเป็นผู้เชี่ยวชาญในการทอผ้าร่ม, ทอใยผ้าพิเศษ ประสิทธิภาพสูง, ทอแกนยางรถยนต์ รวมถึงเส้นใยช่วยชีวิตต่างๆ เช่นใยกันกระสุนและใยกันไฟ เป็นต้น

ฟอร์โมซ่ามีชื่อเสียงด้านเทคโนโลยีที่ล้ำสมัยในการผลิต คุณภาพสินค้าที่ได้มาตรฐานระดับโลก และการให้ความสำคัญแก่ลูกค้าเป็นอย่างมาก ปัจจุบันบริษัทฟอร์โมซ่าเป็น 1 ใน 3 บริษัทยักษ์ใหญ่ทางด้านสิ่งทอของโลก
อีกทั้งยังเป็นคู่ค้าที่สำคัญของ ไนกี้ อดิดาส ดูปองท์ ในระดับอุสาหกรรมทั่วโลกอีกด้วย และบริษัทนีโอเทคได้รับความไว้วางใจให้เป็นตัวแทนจำหน่ายคาร์บอนไฟเบอร์แต่เพียงผู้เดียวในประเทศไทย

Texonic High Performance Material

Texonic บริษัทผู้เชี่ยวชาญด้านวัสดุสมรรถนะสูงสัญชาติแคนนาดา ก่อนหน้านี้เป็นส่วนหนึ่งของบริษัท JB Martin จากประเทศฝรั่งเศษ ซึ่งเชี่ยวชาญทางด้านนี้กว่า 80 ปี อีกทั้งยังได้รับการรับรองมาตรฐานระดับสากลจาก DNV และ Lloyds อีกด้วย

ประเภทของไฟเบอร์

E-Glass
C-Glass
Aramid (Kevlar)
Carbon
Polyeste

การใช้เครื่องจักรในการทอที่ทันสมัย ในการทอสำหรับงานคอมโพสิต ได้แก่

การทอแบบธรรมดา

Plain ลายหนึ่ง
Twill ลายสอง
Satin ลายซาติน

Multiaxial การทอหลายทิศทาง

ข้อได้เปรียบการทอแบบ Multiaxial Fabric คือ

มีความแข็งแรงมากกว่า
แนวเส้นแก้วตั้งตรงอย่างสมบูรณ์
ขึ้นรูปได้ง่าย
ง่ายในการลงน้ำยาให้เปียก
สัดส่วนใยแก้วทนต่อเรซิ่นสูง
ผิวสำเร็จดูดีกว่า
ทนทานต่อ แรงกระแทกและแรงเจาะ
ยึดเกาะกับวัสดุแกนกลางได้ดี

Fiber Properties
คุณสมบัติของวัสดุไฟเบอร์กลาส

	Tensile Strength (Ksi) ความต้านทานแรงดึง	Tensile Modulus (Msi) ค่ามอดูลัสแรงดึง	Strain to Failure (%) แรงดึงจนเสียหาย	Density Kg/l ความหนาแน่น
E -Glass	420	10.5	4.4	2.6
S2 -Glass	655	12.4	5.2	2.5
Aramid "high modulus" (ex: Kevlar ® 49)	525	18.0	2.4	1.44
Aramid "high resistance" (ex: Kevlar ® 29)	424	10.2	3.6	1.44
Carbon “"high resistance"” T 300 (Mitsubishi)	512	33.4	1.5	1.8
TR 305	640	34	1.9	1.8
TC 35	580	35	1.6	1.8
T 700	711	33.4	2.1	1.8
T 800	796	42.7	1.9	1.8
คุณสมบัติดังกล่าวได้จากการทดสอบไม่มีเรซิ่น คาร์บอนไฟเบอร์หรือเส้นใยคาร์บอนเป็นวัสดุที่มีนน้ำหนักเบา แต่มีความแข็งแรงสูงมาก ดังตารางที่ 1 และมีคุณสมบัติเป็นฉนวนกันความร้อนที่ดี ทนต่อการกัดกร่อน จากสารเคมีต่างๆ และมีสมบัตินำไฟฟ้า คาร์บอนไฟเบอร์สามารถนำไปประยุกต์ใช้ในอุตสาหกรรม หลากหลายชนิด เช่น อากาศยาน ยานยนต์ อุปกรณ์กีฬา

ผ้าคาร์บอนจาก Texonic

	TC-06-T Carbon 3k Twill Weave 200 g/m2 ,240 g/m2ใยผ้าคาร์บอนลายสอง ขนาดเส้น 3 เค น้ำหนัก 200 กรัม/ตรม. ใช้ผลิตชิ้นงานคาร์บอนที่ต้องการความแข็งแรง นำหนักเบาให้ลายที่สวยงาม : width 152 cm: lenght 100 meters/roll หน้ากว้าง 152 ซม ความยาว 100 เมตร/ม้วน
	TC-06-P Carbon 3k Plain Weave 200 g/m2 ใยผ้าคาร์บอนลายหนึ่ง ขนาดเส้น 3 เค น้ำหนัก 200 กรัม/ตรม. : width 152 cm: lenght 100 meters/roll หน้ากว้าง152 ซม ความยาว 100 เมตร/ม้วน
	TC-09-U Carbon Unidirectional 0/90 degree ใยผ้าคาร์บอนลายทิศทางเดียว ขนาดเส้น 12 เค น้ำหนัก 316 กรัม/ตรม. 12k Uni Warp 316 g/m2 : width 48 cm : lenght 100 meters/roll หน้ากว้าง 48 ซม ความยาว 100 เมตร
	เส้นใยเคฟล่าร์ : Aramid Fiber, Kevlar Fabric ใยผ้าเคฟล่าร์ ลายหนึ่ง Aramid plain weave 165 g/m2 : 165 YARDS

ผ้าคาร์บอนจาก Formosa

	EC3C60 Carbon 3k Plain Density 200 g/m2 ใยผ้าคาร์บอนลายหนึ่ง ขนาดเส้น 3 เค น้ำหนัก 200 กรัม/ตรม. ใช้ผลิตชิ้นงานคาร์บอนที่ต้องการความแข็งแรง น้ำหนักเบาให้ลายที่สวยงาม : width 150 cm: lenght 100 meters/roll หน้ากว้าง 150 ซม ความยาว 100 เมตร/ม้วน
	EC3K60 Carbon 3k Twill Density 216 g/m2 ใยผ้าคาร์บอนลายสอง ขนาดเส้น 3 เค น้ำหนัก 216 กรัม/ตรม. ใช้ผลิตชิ้นงานคาร์บอนที่ต้องการความแข็งแรง น้ำหนักเบาให้ลายที่สวยงาม : width 150 cm: lenght 100 meters/roll หน้ากว้าง 150 ซม ความยาว 100 เมตร/ม้วน
	EC3B60 Carbon 3k Twill Density 240 g/m2 ใยผ้าคาร์บอนลายสอง ขนาดเส้น 3 เค น้ำหนัก 240 กรัม/ตรม. ใช้ผลิตชิ้นงานคาร์บอนที่ต้องการความแข็งแรง น้ำหนักเบาให้ลายที่สวยงาม : width 150 cm: lenght 100 meters/roll หน้ากว้าง 150 ซม ความยาว 100 เมตร/ม้วน
	ECTM60 Carbon Toray 3k Twill Density 245 g/m2 ใยผ้าคาร์บอนลายสอง ขนาดเส้น 3 เค น้ำหนัก 245 กรัม/ตรม. ใช้ผลิตชิ้นงานคาร์บอนที่ต้องการความแข็งแรง น้ำหนักเบาให้ลายที่สวยงาม : width 150 cm: lenght 100 meters/roll หน้ากว้าง 150 ซม ความยาว 100 เมตร/ม้วน
	ECCLM6 Carbon Mitsubishi 12k Twill Density 600 g/m2 ใยผ้าคาร์บอนลายสอง ขนาดเส้น 12 เค น้ำหนัก 600 กรัม/ตรม. ใช้ผลิตชิ้นงานคาร์บอนที่ต้องการความแข็งแรง น้ำหนักเบาให้ลายที่สวยงาม : width 150 cm: lenght 100 meters/roll หน้ากว้าง 150 ซม ความยาว 100 เมตร/ม้วน
	EC3X Prepreg Carbon 3k Twill Fiber weight 208 g/m2 , Prepreg weight 378.2 g/m2 ใยผ้าพรีเพร็กคาร์บอนลายสอง ขนาดเส้น 3 เค น้ำหนักไฟเบอร์ 208 กรัม/ตรม. เรซิ่นพรีเพร็ก 378.2 g/m2 ใช้ผลิตชิ้นงานคาร์บอนด้วยวิธี Autoclave ,Out of Autoclave ,Hot press โดยได้ชิ้นงานที่มีน้ำหนักเบามากที่สุด และต้องการความแข็งแรงมากขึ้น : width 100 cm: lenght 50 meters/roll หน้ากว้าง 100 ซม ความยาว 50 เมตร/ม้วน
	ECCNM Prepreg Carbon 12k Twill Fiber weight 400g/m2 , Prepreg weight 727.3 g/m2 ใยผ้าพรีเพร็กคาร์บอนลายสอง ขนาดเส้น 12 เค น้ำหนักไฟเบอร์ 400 กรัม/ตรม. เรซิ่นพรีเพร็ก 727.3 g/m2 ใช้ผลิตชิ้นงานคาร์บอนด้วยวิธี Autoclave ,Out of Autoclave ,Hot press โดยได้ชิ้นงานที่มีน้ำหนักเบามากที่สุด และต้องการความแข็งแรงมากขึ้น : width 100 cm: lenght 50 meters/roll หน้ากว้าง 100 ซม ความยาว 50 เมตร/ม้วน

Formosa Specification

File Name	Download
Multi-axial Catalog
Weave & Prepreg Catalog

Weave ใยถัก

รูป	รหัสสินค้า	ใยยืน	ใยพุ่ง	เส้นใยยืน (Warp Yarn)		เส้นใยพุ่ง (Fill Yarn)		ลายทอ	หน้ากว้าง (cm)	ความหนา (mm)	น้ำหนัก (g/m2)
	EC2C	18	18	1.5K	carbon	1.5K	carbon	1/1 Plain	100	0.165	144
	EC2D	18	18	1.5K	carbon	1.5K	Kevlar(Y)	2/2 Twill	100	0.162	144
	EC2E	18	18	1.5K	carbon	1000D	carbon	1/1 Plain	100	0.198	151.9
	EC3C	12.5	12.5	3K	carbon	3K	carbon	1/1 Plain	150	0.27	200
	EC3W	13	13	3K	carbon	3K	carbon	1/1 Plain	100	0.28	208
	EC3K	13	14	3K	carbon	3K	carbon	2/2 Twill	106	0.28	216
	EC3M	13	18	3K	carbon	3K	carbon	2/2 Twill	100	0.28	248
	EC3L	12.5	12.5	3K	carbon	3K	carbon	1/1 Plain	100	0.26	200
	EC3X	13	13	3K	carbon	3K	carbon	2/2 Twill	100	0.28	208
	EC3Y	13	14	3K	carbon	3K	carbon	2/2 Twill	100	0.288	216
	EC01	13	13	3K	carbon	1500D	Kevlar(Y)	1/1 Plain	100	0.29	190.8
	EC04	13	13	3K	carbon	1500D	Kevlar(B)	2/2 Twill	100	0.29	190.8
	EC05	13	13	3K	carbon	1500D	Kevlar(Y)	2/2 Twill	100	0.32	190.8
	EC08	13	14	3K	carbon	1500D	Kevlar(R)	1/1 Plain	100	0.29	190.8
	EC09	13	18	3K	carbon	258 tex	glass	2/2 Twill	100	0.339	309.2
	EC13	13	13	3K	carbon	258 tex	glass	1/1 Plain	100	0.286	252.2
	EC16	13	17	3K	carbon	1500D	Kevlar(Y)	1/1 Plain	100	0.34	217.6
	EC42	13	13	3K	carbon	1500D	Kevlar(R)	2/2 Twill	100	0.307	190.8
	ECCK	9.375	9.375	12K	carbon	12K	glass	1/1 Plain	100	0.73	600
	ECCL	9.375	9.375	12K	carbon	12K	carbon	2/2 Twill	100	0.73	600
	ECCM	6.25	6.25	12K	carbon	12K	carbon	1/1 Plain	100	0.588	400
	ECCN	6.25	6.25	12K	carbon	12K	carbon	2/2 Twill	100	0.575	400
	ECCF	6.5	4.5	12K	carbon	55 tex	glass	1/1 Plain	50	0.43	217.9
	ECCH	9.5	4.5	12K	carbon	55 tex	glass	1/1 Plain	50	0.498	313.9
	EC3B			3K	carbon	3K	carbon	2/2 Twill	150		240
	EC3I			3K	carbon	3K	carbon	1/1 Plain	150		216
	ECTB			3K	carbon	3K	carbon

Multiaxial ใยทอหลายทิศทาง

รหัสสินค้า	ทิศทางการวางของเส้นใย (Fiber Orientation)	น้ำหนักต่อชั้น (g/m²)	น้ำหนักรวม (g/m²)	ความกว้าง (cm)	ความยาวม้วน (m)
ECMT 01	+ 45° / - 45°	75	100	0.165	144
ECMT 03	+ 45° / 90° / - 45°	75	100	0.162	177
ECMT 06	+ 45° / - 45°	100	100	0.198	151.9
ECMT 08	+ 45° / 90° / - 45°	100	150	0.27	200
ECMT 11	+ 45° / - 45°	125	100	0.28	208
ECMT 13	+ 45° / 90° / - 45°	125	150	0.28	216
ECMT 16	+ 45° / - 45°	150	150	0.27	200
ECMT 18	+ 45° / 90° / - 45°	150	100	0.28	208
ECMT 21	+ 45° / - 45°	200	150	0.28	216
ECMT 22	0° / 90°	200	100	0.26	248
ECMT 23	+ 45° / 90° / - 45°	200	150	0.27	200
ECMT 24	0° / + 45° / - 45°	200	100	0.28	208
ECMT 25	0° / + 45° / 90° / - 45°	200	150	0.28	126
ECMT 36	+ 45° / - 45°	300	100	0.28	248
ECMT 37	0° / 90°	300	150	0.27	200
ECMT 38	+ 45° / 90° / - 45°	300	100	0.28	208
ECMT 39	0° / + 45° / - 45°	300	150	0.28	216
ECMT 40	0° / + 45° / 90° / - 45°	300	100	0.28	248

Prepreg

สินค้า	น้ำหนัก (g/m2)	ปริมาณเรซิ่น (RC%)	อุณหภูมิตกผลึก (TG °c)	เส้นใย	ความกว้าง (cm)	ใยยืน	ใยพุ่ง
ใยทอ	200	42%	130°	3K carbon	100	12.5	12.5
ใยทอ	208	42%	130°	3K carbon	100	13	13
ใยทิศทางเดียว	75	37%	130°	12K carbon	100	-	-
	100	37%	130°	12K carbon	100	-	-
	125	37%	130°	12K carbon	100	-	-
	150	37%	130°	12K carbon	100	-	-

ชนิดเส้นใย	จำนวนเส้น Filament	Yield Tex (g/1000m)	Tensile Strength (Mpa)	Tensile Modulus (Gpa)	Elongation (%)	Density (g/cm3)
TC-36P 12K	12,000	800	4900	250	2.0	1.80
UTS50 12K	12,000	800	4900	235	2.2	1.78
T700SC 12K	12,000	800	4900	230	2.1	1.80
TR50S 12K	12,000	800	4900	240	2.0	1.82

Spread Tow ใยแผ่

รหัสสินค้า	ใยยืน	ใยพุ่ง	เส้นใยยืน (Warp Yarn)		เส้นใยพุ่ง (Fill Yarn)		ลายทอ	หน้ากว้าง (cm)	ความหนา (mm)	น้ำหนัก (g/m2)
ECSTS	1.575	1.575	12K( 16mm)	carbon	12K (16mm)	carbon	1/1 Plain	100	0.120	100.0

Carbon Board บอร์ดคาร์บอนสำเร็จรูป

ความยาว (mm)	ความกว้าง (mm)	ความหนา (mm)
500	500	0.8 - 5.0

Texonic Specification

File Name	Download
Product Codes
Conversions and formulas
JBM April Sales Special 2010
Promotion General

Formosa Specification

File Name	Download
Multi-axial Catalog
Weave & Prepreg Catalog

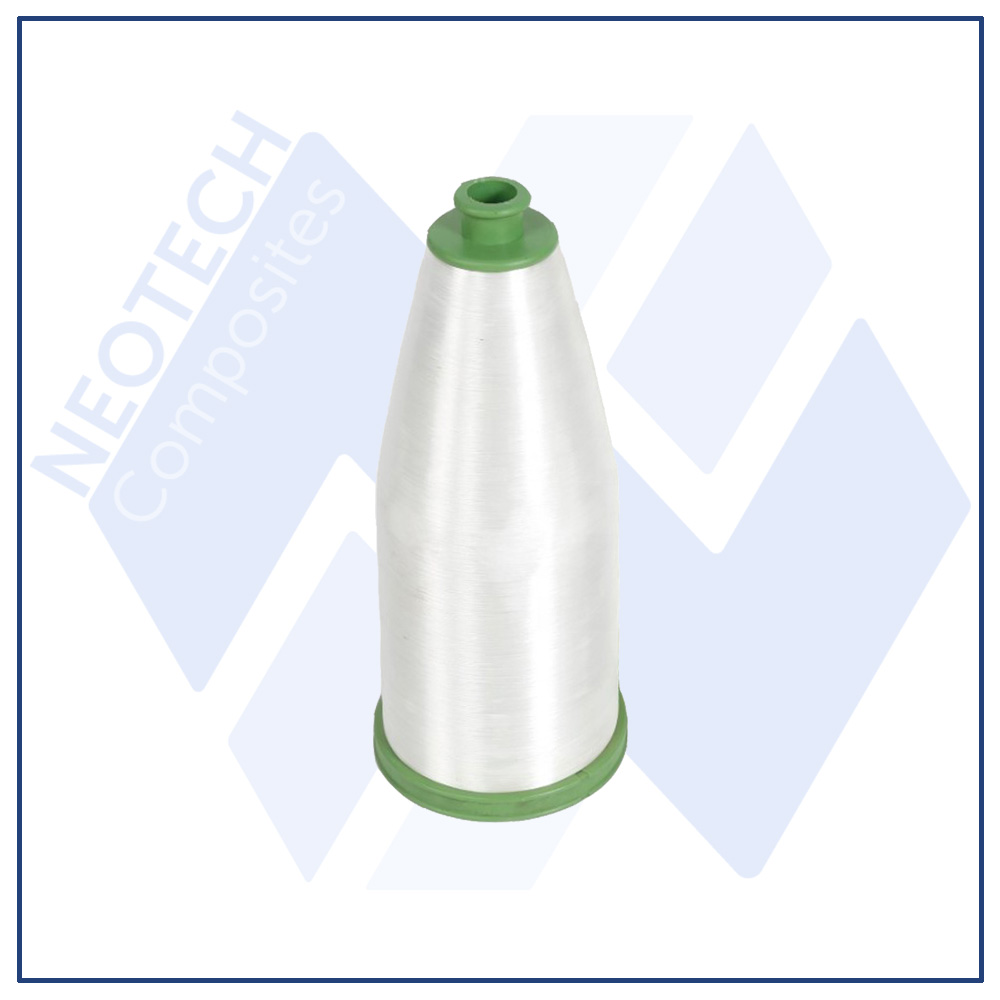

ไฟเบอร์ยาน
