category: คาร์บอนไฟเบอร์ เคฟล่าร์

Formosa Taffeta

ฟอร์โมซ่า ทาฟฟีต้า เป็นบริษัทผลิตสิ่งทอ ก่อตั้งเมื่อปี ค.ศ. 1973 ( พ.ศ. 2516) ในประเทศไต้หวัน (เดิมชื่อประเทศ ฟอร์โมซ่า) ซึ่งสมัยนั้นอุตสาหกรรมสิ่งทอของไต้หวันกำลังรุ่งเรืองถึงขีดสุด
ฟอร์โมซ่าเป็นผู้เชี่ยวชาญในการทอผ้าร่ม, ทอใยผ้าพิเศษ ประสิทธิภาพสูง, ทอแกนยางรถยนต์ รวมถึงเส้นใยช่วยชีวิตต่างๆ เช่นใยกันกระสุนและใยกันไฟ เป็นต้น

ฟอร์โมซ่ามีชื่อเสียงด้านเทคโนโลยีที่ล้ำสมัยในการผลิต คุณภาพสินค้าที่ได้มาตรฐานระดับโลก และการให้ความสำคัญแก่ลูกค้าเป็นอย่างมาก ปัจจุบันบริษัทฟอร์โมซ่าเป็น 1 ใน 3 บริษัทยักษ์ใหญ่ทางด้านสิ่งทอของโลก
อีกทั้งยังเป็นคู่ค้าที่สำคัญของ ไนกี้ อดิดาส ดูปองท์ ในระดับอุสาหกรรมทั่วโลกอีกด้วย และบริษัทนีโอเทคได้รับความไว้วางใจให้เป็นตัวแทนจำหน่ายคาร์บอนไฟเบอร์แต่เพียงผู้เดียวในประเทศไทย

Texonic High Performance Material

Texonic บริษัทผู้เชี่ยวชาญด้านวัสดุสมรรถนะสูงสัญชาติแคนนาดา ก่อนหน้านี้เป็นส่วนหนึ่งของบริษัท JB Martin จากประเทศฝรั่งเศษ ซึ่งเชี่ยวชาญทางด้านนี้กว่า 80 ปี อีกทั้งยังได้รับการรับรองมาตรฐานระดับสากลจาก DNV และ Lloyds อีกด้วย

ประเภทของไฟเบอร์

  • E-Glass
  • C-Glass
  • Aramid (Kevlar)
  • Carbon
  • Polyeste

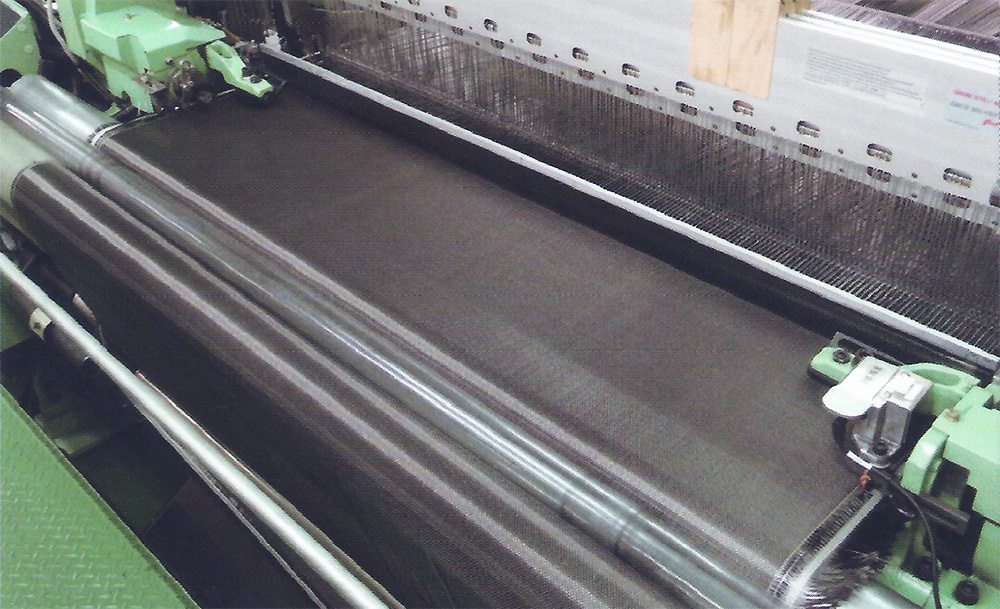

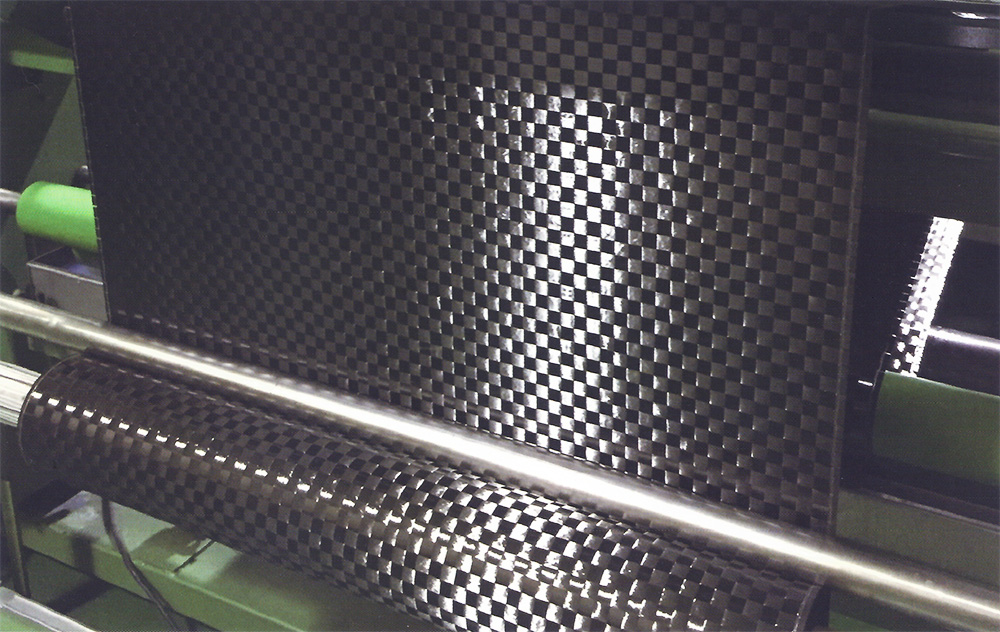

  • การใช้เครื่องจักรในการทอที่ทันสมัย ในการทอสำหรับงานคอมโพสิต ได้แก่

การทอแบบธรรมดา

  • Plain ลายหนึ่ง
  • Twill ลายสอง
  • Satin ลายซาติน

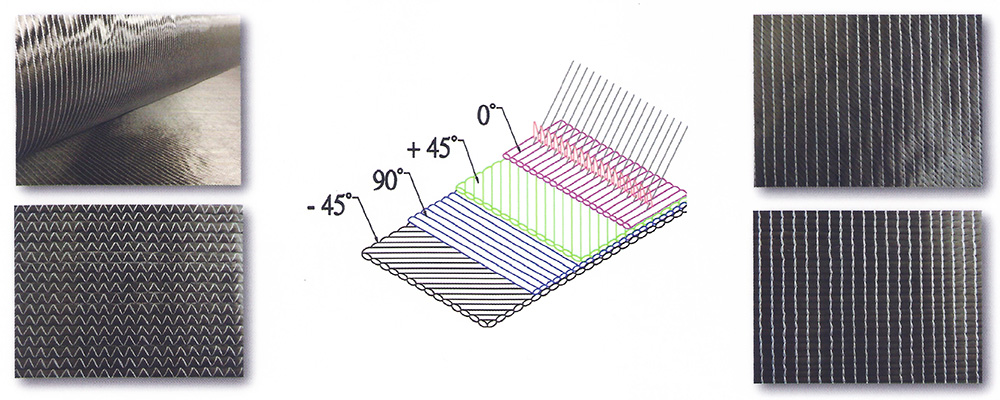

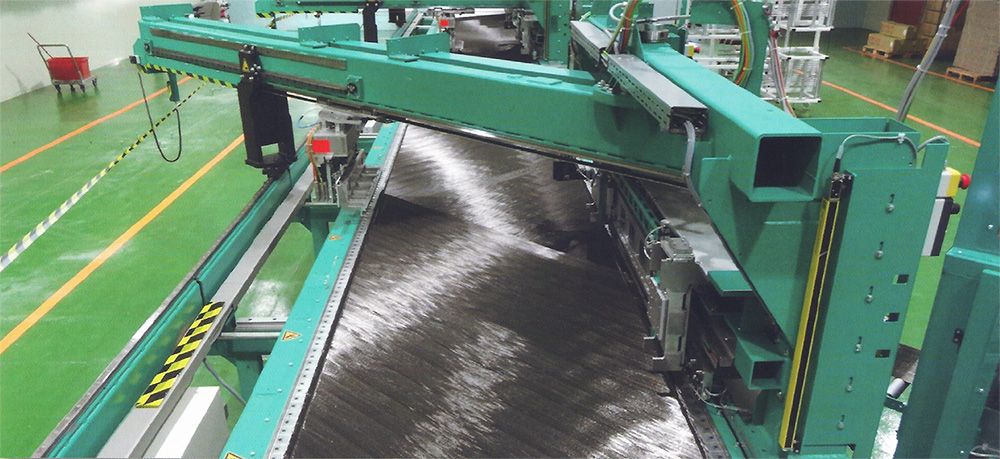

Multiaxial การทอหลายทิศทาง



ข้อได้เปรียบการทอแบบ Multiaxial Fabric คือ

  • มีความแข็งแรงมากกว่า
  • แนวเส้นแก้วตั้งตรงอย่างสมบูรณ์
  • ขึ้นรูปได้ง่าย
  • ง่ายในการลงน้ำยาให้เปียก
  • สัดส่วนใยแก้วทนต่อเรซิ่นสูง
  • ผิวสำเร็จดูดีกว่า
  • ทนทานต่อ แรงกระแทกและแรงเจาะ
  • ยึดเกาะกับวัสดุแกนกลางได้ดี

Fiber Properties
คุณสมบัติของวัสดุไฟเบอร์กลาส

  Tensile
Strength (Ksi)
ความต้านทานแรงดึง
Tensile
Modulus (Msi)
ค่ามอดูลัสแรงดึง
Strain to
Failure  (%)
แรงดึงจนเสียหาย
Density
Kg/l
ความหนาแน่น
E -Glass 420 10.5 4.4 2.6
S2 -Glass 655 12.4 5.2 2.5
Aramid "high modulus"
(ex: Kevlar ® 49)
525 18.0 2.4 1.44
Aramid "high resistance"
(ex: Kevlar ® 29)
424 10.2 3.6 1.44
Carbon “"high resistance"”
T 300  (Mitsubishi)
512 33.4 1.5 1.8
TR 305 640 34 1.9 1.8
TC 35 580 35 1.6 1.8
T 700 711 33.4 2.1 1.8
T 800 796 42.7 1.9 1.8
คุณสมบัติดังกล่าวได้จากการทดสอบไม่มีเรซิ่น
     คาร์บอนไฟเบอร์หรือเส้นใยคาร์บอนเป็นวัสดุที่มีนน้ำหนักเบา แต่มีความแข็งแรงสูงมาก ดังตารางที่ 1 และมีคุณสมบัติเป็นฉนวนกันความร้อนที่ดี ทนต่อการกัดกร่อน จากสารเคมีต่างๆ และมีสมบัตินำไฟฟ้า
     คาร์บอนไฟเบอร์สามารถนำไปประยุกต์ใช้ในอุตสาหกรรม หลากหลายชนิด เช่น อากาศยาน ยานยนต์ อุปกรณ์กีฬา

ผ้าคาร์บอนจาก Texonic

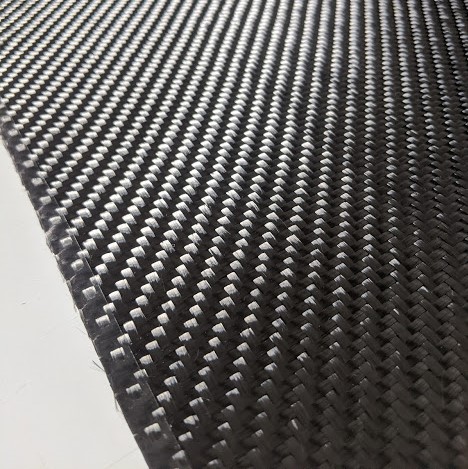

TC-06-T Carbon 3k Twill Weave 200 g/m2 ,240 g/m2ใยผ้าคาร์บอนลายสอง ขนาดเส้น 3 เค น้ำหนัก 200 กรัม/ตรม. ใช้ผลิตชิ้นงานคาร์บอนที่ต้องการความแข็งแรง นำหนักเบาให้ลายที่สวยงาม

: width 152 cm: lenght 100 meters/roll หน้ากว้าง 152 ซม ความยาว 100 เมตร/ม้วน

TC-06-P Carbon 3k Plain Weave 200 g/m2 ใยผ้าคาร์บอนลายหนึ่ง ขนาดเส้น 3 เค น้ำหนัก 200 กรัม/ตรม.

: width 152 cm: lenght 100 meters/roll หน้ากว้าง152 ซม ความยาว 100 เมตร/ม้วน

TC-09-U Carbon Unidirectional 0/90 degree ใยผ้าคาร์บอนลายทิศทางเดียว ขนาดเส้น 12 เค น้ำหนัก 316 กรัม/ตรม.

12k Uni Warp 316 g/m2

: width 48 cm : lenght 100 meters/roll หน้ากว้าง 48 ซม ความยาว 100 เมตร

เส้นใยเคฟล่าร์ : Aramid Fiber, Kevlar Fabric ใยผ้าเคฟล่าร์ ลายหนึ่ง

Aramid plain weave 165 g/m2 : 165 YARDS

ผ้าคาร์บอนจาก Formosa

EC3C60 Carbon 3k Plain Density 200 g/m2
ใยผ้าคาร์บอนลายหนึ่ง ขนาดเส้น 3 เค น้ำหนัก 200 กรัม/ตรม.

ใช้ผลิตชิ้นงานคาร์บอนที่ต้องการความแข็งแรง น้ำหนักเบาให้ลายที่สวยงาม
: width 150 cm: lenght 100 meters/roll หน้ากว้าง 150 ซม ความยาว 100 เมตร/ม้วน

EC3K60 Carbon 3k Twill Density 216 g/m2
ใยผ้าคาร์บอนลายสอง ขนาดเส้น 3 เค น้ำหนัก 216 กรัม/ตรม.

ใช้ผลิตชิ้นงานคาร์บอนที่ต้องการความแข็งแรง น้ำหนักเบาให้ลายที่สวยงาม
: width 150 cm: lenght 100 meters/roll หน้ากว้าง 150 ซม ความยาว 100 เมตร/ม้วน

EC3B60 Carbon 3k Twill Density 240 g/m2
ใยผ้าคาร์บอนลายสอง ขนาดเส้น 3 เค น้ำหนัก 240 กรัม/ตรม.

ใช้ผลิตชิ้นงานคาร์บอนที่ต้องการความแข็งแรง น้ำหนักเบาให้ลายที่สวยงาม
: width 150 cm: lenght 100 meters/roll หน้ากว้าง 150 ซม ความยาว 100 เมตร/ม้วน

ECTM60 Carbon Toray 3k Twill Density 245 g/m2
ใยผ้าคาร์บอนลายสอง ขนาดเส้น 3 เค น้ำหนัก 245 กรัม/ตรม.

ใช้ผลิตชิ้นงานคาร์บอนที่ต้องการความแข็งแรง น้ำหนักเบาให้ลายที่สวยงาม
: width 150 cm: lenght 100 meters/roll หน้ากว้าง 150 ซม ความยาว 100 เมตร/ม้วน

ECCLM6 Carbon Mitsubishi 12k Twill Density 600 g/m2
ใยผ้าคาร์บอนลายสอง ขนาดเส้น 12 เค น้ำหนัก 600 กรัม/ตรม.

ใช้ผลิตชิ้นงานคาร์บอนที่ต้องการความแข็งแรง น้ำหนักเบาให้ลายที่สวยงาม
: width 150 cm: lenght 100 meters/roll หน้ากว้าง 150 ซม ความยาว 100 เมตร/ม้วน

EC3X Prepreg Carbon 3k Twill Fiber weight 208 g/m2 , Prepreg weight 378.2 g/m2
ใยผ้าพรีเพร็กคาร์บอนลายสอง ขนาดเส้น 3 เค น้ำหนักไฟเบอร์ 208 กรัม/ตรม. เรซิ่นพรีเพร็ก 378.2 g/m2

ใช้ผลิตชิ้นงานคาร์บอนด้วยวิธี Autoclave ,Out of Autoclave ,Hot press โดยได้ชิ้นงานที่มีน้ำหนักเบามากที่สุด และต้องการความแข็งแรงมากขึ้น
: width 100 cm: lenght 50 meters/roll หน้ากว้าง 100 ซม ความยาว 50 เมตร/ม้วน

ECCNM Prepreg Carbon 12k Twill Fiber weight 400g/m2 , Prepreg weight 727.3 g/m2
ใยผ้าพรีเพร็กคาร์บอนลายสอง ขนาดเส้น 12 เค น้ำหนักไฟเบอร์ 400 กรัม/ตรม. เรซิ่นพรีเพร็ก 727.3 g/m2

ใช้ผลิตชิ้นงานคาร์บอนด้วยวิธี Autoclave ,Out of Autoclave ,Hot press โดยได้ชิ้นงานที่มีน้ำหนักเบามากที่สุด และต้องการความแข็งแรงมากขึ้น
: width 100 cm: lenght 50 meters/roll หน้ากว้าง 100 ซม ความยาว 50 เมตร/ม้วน

Formosa Specification

File Name Download
Multi-axial Catalog
Weave & Prepreg Catalog

Weave ใยถัก

รูป รหัสสินค้า ใยยืน ใยพุ่ง เส้นใยยืน
(Warp Yarn)
เส้นใยพุ่ง
(Fill Yarn)
ลายทอ หน้ากว้าง (cm) ความหนา
(mm)
น้ำหนัก (g/m2)
EC2C 18 18 1.5K carbon 1.5K carbon 1/1 Plain 100 0.165 144
EC2D 18 18 1.5K carbon 1.5K Kevlar(Y) 2/2 Twill 100 0.162 144
EC2E 18 18 1.5K carbon 1000D carbon 1/1 Plain 100 0.198 151.9
EC3C 12.5 12.5 3K carbon 3K carbon 1/1 Plain 150 0.27 200
EC3W 13 13 3K carbon 3K carbon 1/1 Plain 100 0.28 208
EC3K 13 14 3K carbon 3K carbon 2/2 Twill 106 0.28 216
EC3M 13 18 3K carbon 3K carbon 2/2 Twill 100 0.28 248
EC3L 12.5 12.5 3K carbon 3K carbon 1/1 Plain 100 0.26 200
EC3X 13 13 3K carbon 3K carbon 2/2 Twill 100 0.28 208
EC3Y 13 14 3K carbon 3K carbon 2/2 Twill 100 0.288 216
EC01 13 13 3K carbon 1500D Kevlar(Y) 1/1 Plain 100 0.29 190.8
EC04 13 13 3K carbon 1500D Kevlar(B) 2/2 Twill 100 0.29 190.8
EC05 13 13 3K carbon 1500D Kevlar(Y) 2/2 Twill 100 0.32 190.8
EC08 13 14 3K carbon 1500D Kevlar(R) 1/1 Plain 100 0.29 190.8
EC09 13 18 3K carbon 258 tex glass 2/2 Twill 100 0.339 309.2
EC13 13 13 3K carbon 258 tex glass 1/1 Plain 100 0.286 252.2
EC16 13 17 3K carbon 1500D Kevlar(Y) 1/1 Plain 100 0.34 217.6
EC42 13 13 3K carbon 1500D Kevlar(R) 2/2 Twill 100 0.307 190.8
ECCK 9.375 9.375 12K carbon 12K glass 1/1 Plain 100 0.73 600
ECCL 9.375 9.375 12K carbon 12K carbon 2/2 Twill 100 0.73 600
ECCM 6.25 6.25 12K carbon 12K carbon 1/1 Plain 100 0.588 400
ECCN 6.25 6.25 12K carbon 12K carbon 2/2 Twill 100 0.575 400
ECCF 6.5 4.5 12K carbon 55 tex glass 1/1 Plain 50 0.43 217.9
ECCH 9.5 4.5 12K carbon 55 tex glass 1/1 Plain 50 0.498 313.9
EC3B     3K carbon 3K carbon 2/2 Twill 150   240
EC3I     3K carbon 3K carbon 1/1 Plain 150   216
ECTB     3K carbon 3K carbon

Multiaxial ใยทอหลายทิศทาง

รหัสสินค้า ทิศทางการวางของเส้นใย
(Fiber Orientation)
น้ำหนักต่อชั้น (g/m2) น้ำหนักรวม (g/m2) ความกว้าง
(cm)
ความยาวม้วน (m)
ECMT 01 + 45° / - 45° 75 100 0.165 144
ECMT 03 + 45° / 90° / - 45° 75 100 0.162 177
ECMT 06 + 45° / - 45° 100 100 0.198 151.9
ECMT 08 + 45° / 90° / - 45° 100 150 0.27 200
ECMT 11 + 45° / - 45° 125 100 0.28 208
ECMT 13 + 45° / 90° / - 45° 125 150 0.28 216
ECMT 16 + 45° / - 45° 150 150 0.27 200
ECMT 18 + 45° / 90° / - 45° 150 100 0.28 208
ECMT 21 + 45° / - 45° 200 150 0.28 216
ECMT 22 0° / 90° 200 100 0.26 248
ECMT 23     + 45° / 90° / - 45° 200 150 0.27 200
ECMT 24 0° / + 45° / - 45° 200 100 0.28 208
ECMT 25 0° / + 45° / 90° / - 45° 200 150 0.28 126
ECMT 36 + 45° / - 45° 300 100 0.28 248
ECMT 37 0° / 90° 300 150 0.27 200
ECMT 38 + 45° / 90° / - 45° 300 100 0.28 208
ECMT 39 0° / + 45° / - 45° 300 150 0.28 216
ECMT 40 0° / + 45° / 90° / - 45° 300 100 0.28 248

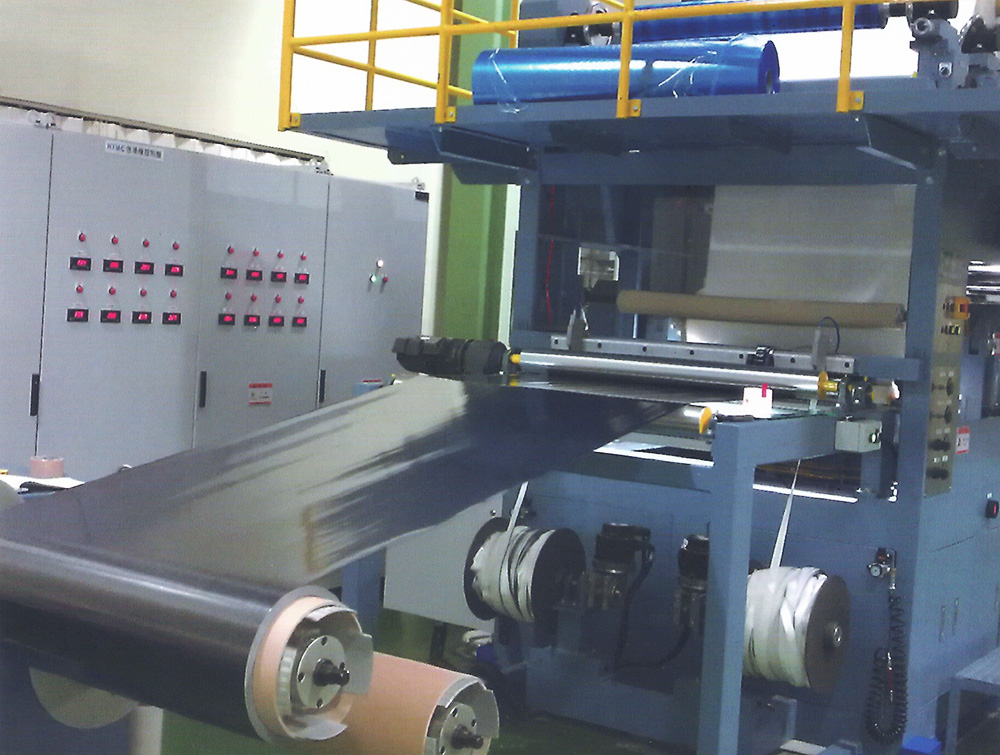

Prepreg

สินค้า น้ำหนัก (g/m2) ปริมาณเรซิ่น (RC%) อุณหภูมิตกผลึก (TG °c) เส้นใย ความกว้าง (cm)     ใยยืน ใยพุ่ง
ใยทอ 200 42% 130° 3K carbon 100 12.5 12.5
208 42% 130° 3K carbon 100 13 13
ใยทิศทางเดียว 75 37% 130° 12K carbon 100 - -
100 37% 130° 12K carbon 100 - -
125 37% 130° 12K carbon 100 - -
150 37% 130° 12K carbon 100 - -



ชนิดเส้นใย จำนวนเส้น Filament Yield Tex (g/1000m) Tensile Strength (Mpa) Tensile Modulus (Gpa) Elongation (%) Density (g/cm3)
TC-36P 12K 12,000 800 4900 250 2.0 1.80
UTS50 12K 12,000 800 4900 235 2.2 1.78
T700SC 12K 12,000 800 4900 230 2.1 1.80
TR50S 12K 12,000 800 4900 240 2.0 1.82

Spread Tow ใยแผ่

รหัสสินค้า ใยยืน ใยพุ่ง เส้นใยยืน (Warp Yarn) เส้นใยพุ่ง (Fill Yarn) ลายทอ หน้ากว้าง (cm) ความหนา (mm) น้ำหนัก (g/m2)
ECSTS 1.575 1.575 12K( 16mm) carbon 12K (16mm) carbon 1/1 Plain 100 0.120

100.0

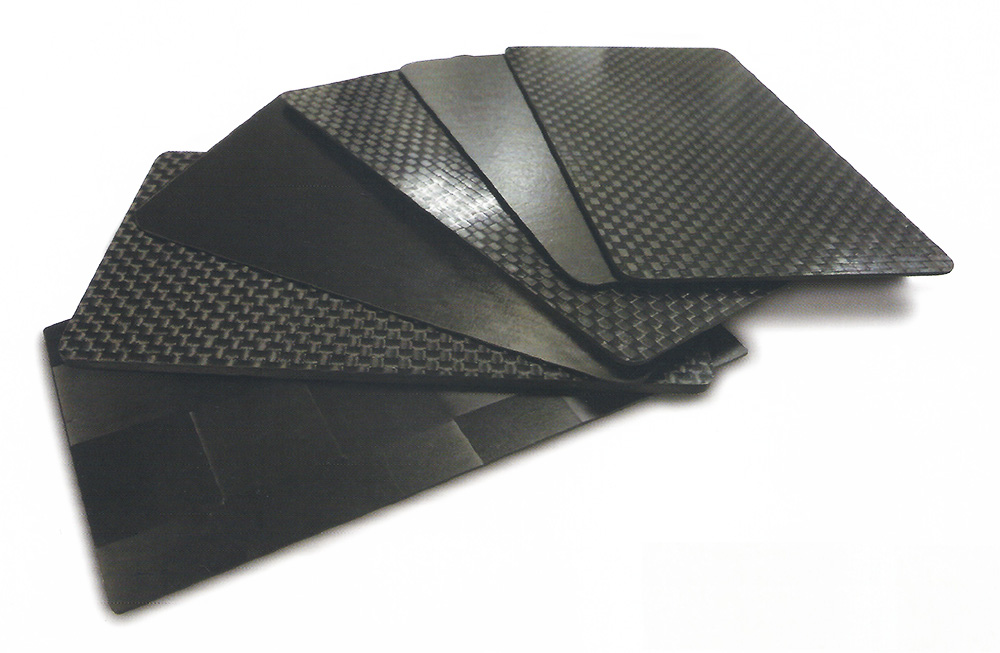

Carbon Board บอร์ดคาร์บอนสำเร็จรูป

ความยาว (mm) ความกว้าง (mm) ความหนา (mm)
500 500 0.8 - 5.0

Texonic Specification

File Name Download
Product Codes
Conversions and formulas
JBM April Sales Special 2010
Promotion General

Formosa Specification

File Name Download
Multi-axial Catalog
Weave & Prepreg Catalog
